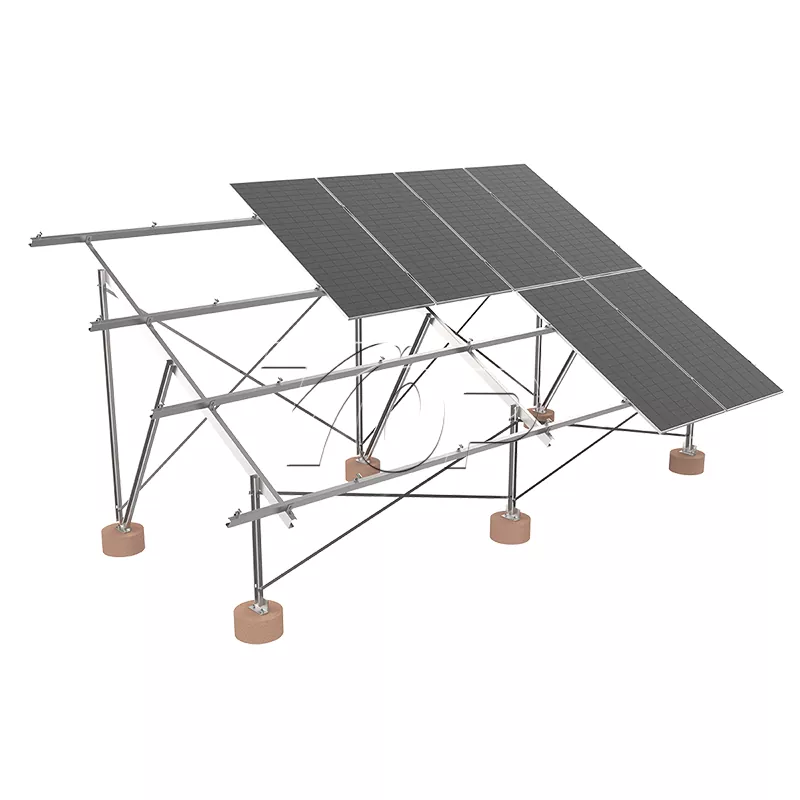

Eguzki Panela Beheko Rack

Eguzki paneleko muntatutako C itxurako eta ekoiztutako energia-energia sortutako goi-mailako energia material estruktural nagusi gisa erabiltzen da batez ere. Indar eta pisu-erlazio handia du. Eguzki-sistema mendiko gune honek laguntza-sistema osoaren pisua murriztu dezake, behar adina edukitzeko gaitasuna ziurtatuz. Bere parentesi arinagoak erosoagoak dira garraio eta instalazioan zehar, Fundazioaren kargaren errodamendu baldintzak murrizten dituzten bitartean.

Produktuen parametroak

Indar handiko materiala: altzairu galbanizatutako altzairuzko (HDG) edo aluminio anodizatua, korrosioarekiko erresistentzia bikaina eta egiturazko indarra eskaintzen ditu 25 urtetik gorako bizitza-tarte batekin.

Diseinu modularra: Eguzki paneleko lurreko mendi-errailak muntaketa azkarrak eta doikuntza onartzen ditu, eguzki paneleko hainbat tamainatako bateragarriak.

Haizearen erresistentzia: eguzki-aparkalaren bidez, eguzki-apala, egiturazko diseinua eta fundazioaren konponbidea, haize-abiadurari aurre egin diezaioke 60 m / s baino gehiago, haize presio handiko guneetarako egokia.

Instalazio angelu malgua: okertutako angelu angelua (15 ° -60 °) edo sasoiko angeluen doikuntza babestea, energia sortzeko eraginkortasuna maximizatzeko.

Ingurumenaren babesa eta mantentze baxua: ez da beharrezkoa hormigoizko fundaziorik, eraikuntzaren kutsadura murrizteko, mantentze kostu txikiak murrizteko.

Instalazio modua

1 Instalazioa prestatzen

Gunearen egiaztapena: egiaztatu lurreko lautasuna eta lur mota (aingura torlojuak edo hormigoizko oinarriak gomendatzen dira).

Tresnak zerrenda: zulagailu elektrikoa, giltza, maila, aingura torlojuak muntatzeko makina (aukerakoa).

2 Instalazio prozedura

Fundazioen finkapena:

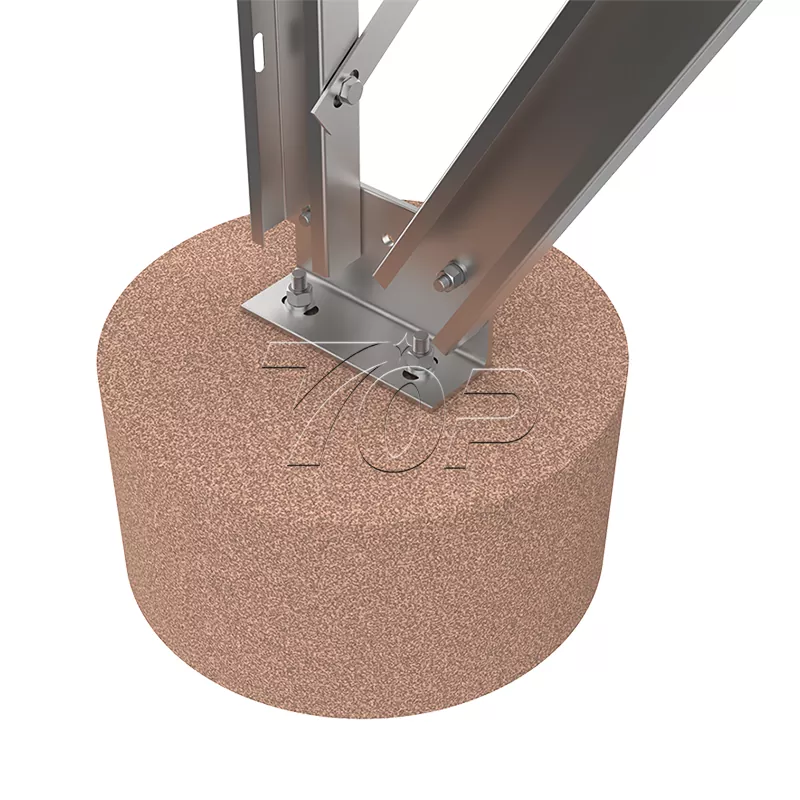

Hormigoizko oinarriak erabiltzen badira: Pour hormigoizko pilak gutxienez 80 cm-ko sakonerarekin eta sartu laguntza base torlojuak.

Aingurako torlojuak erabiltzen badituzu (gomendagarria): torlojuak lurrean sartu diseinuaren sakonera (normalean 1,2-2m).

Laguntza Muntaia:

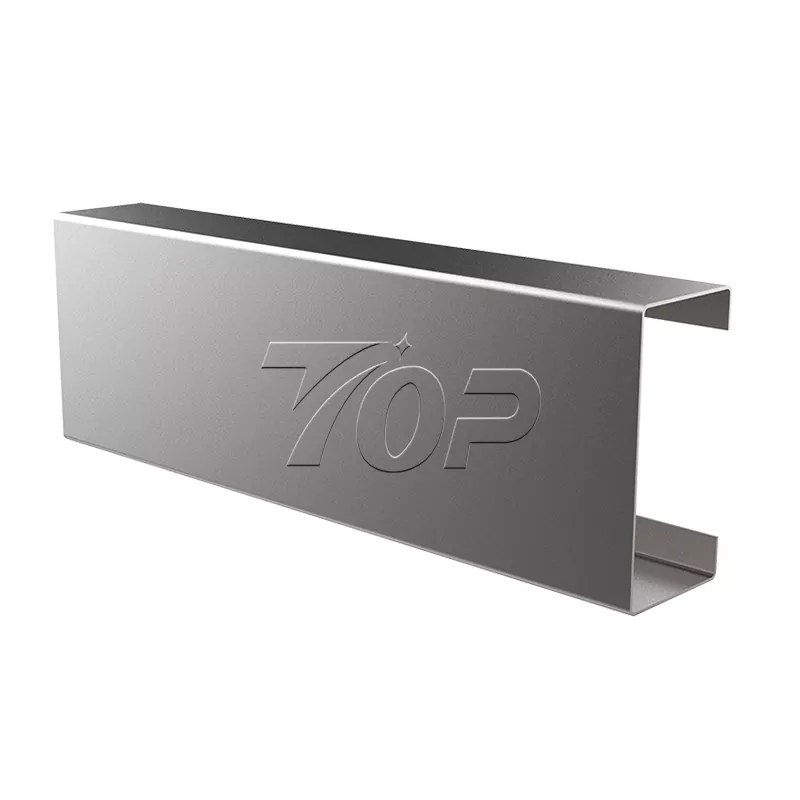

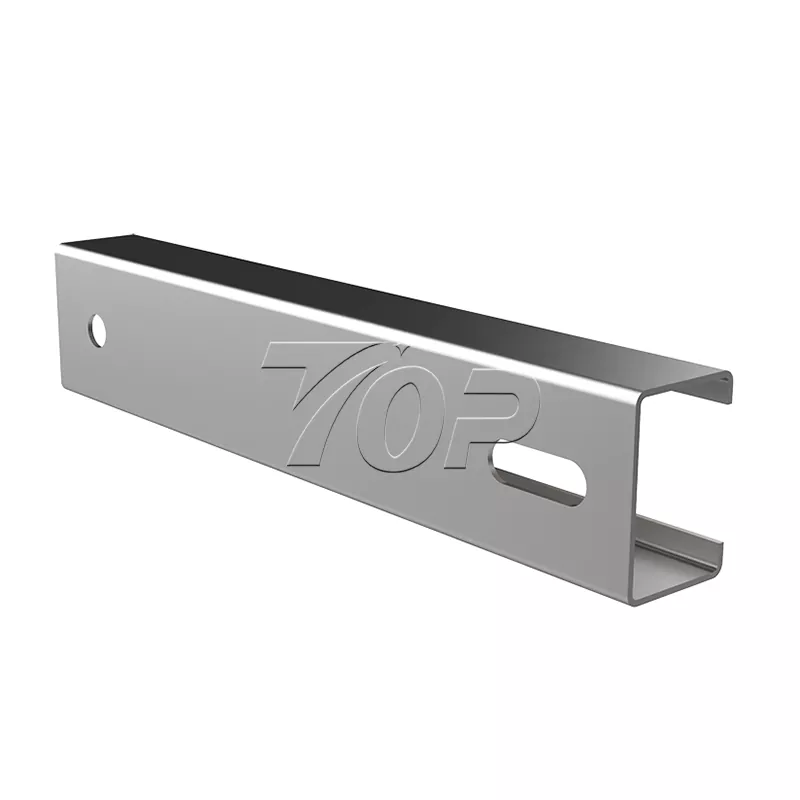

Konpondu C formako altzairuzko zutabea bertikalki fundazioan eta estutu boltxoekin.

Instalatu zeharkako laguntza habeak eta giltza diagonalak, eguzki paneleko lurreko sorta-egitura maila (maila bat erabiliz kalibratu).

Instalatu eguzki panelak:

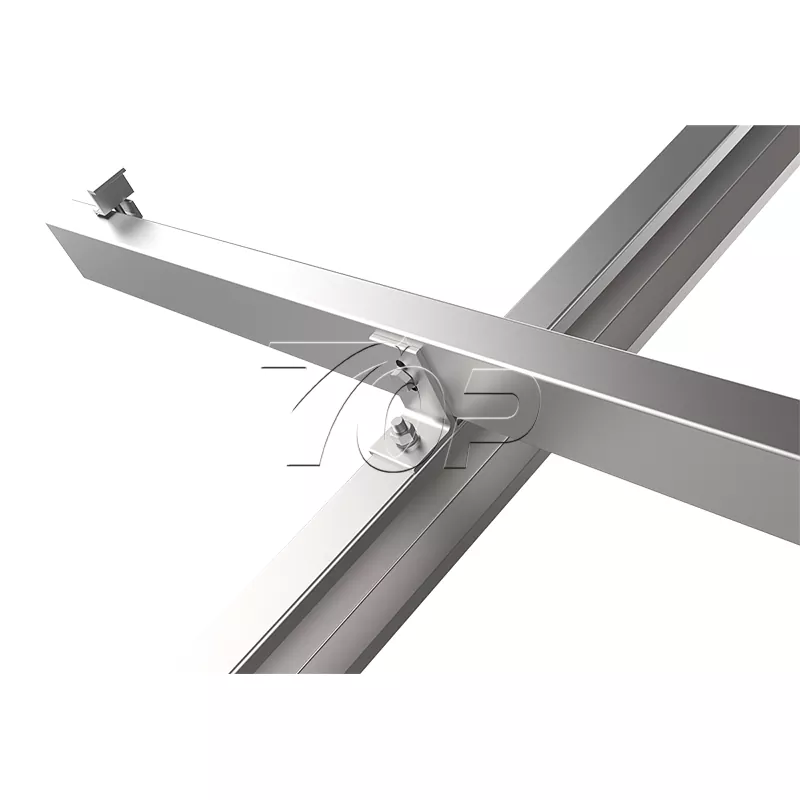

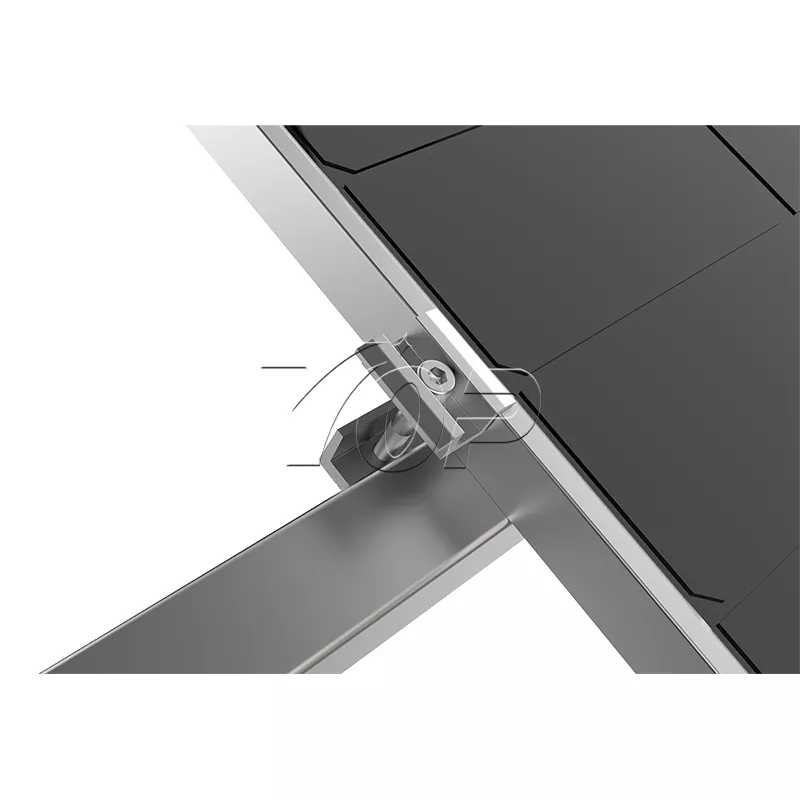

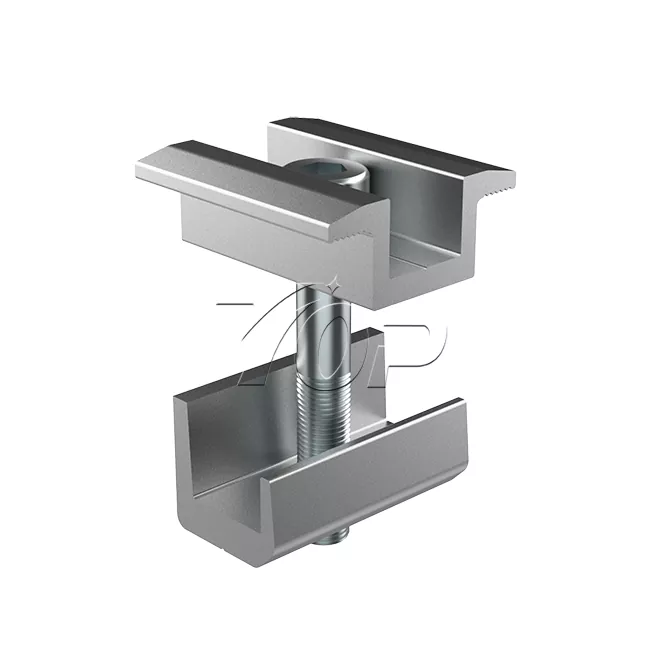

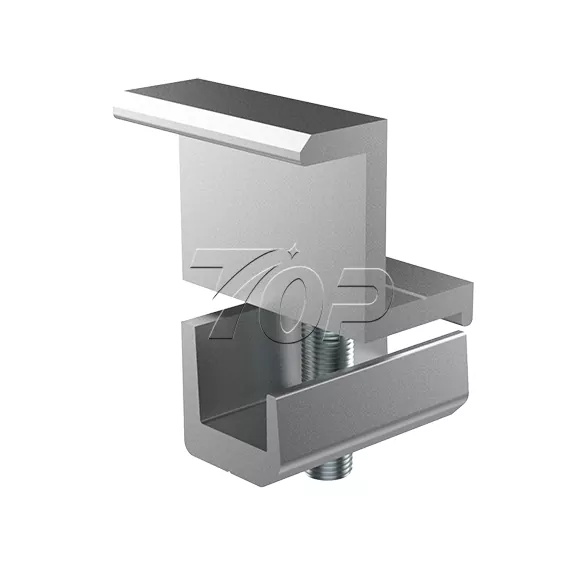

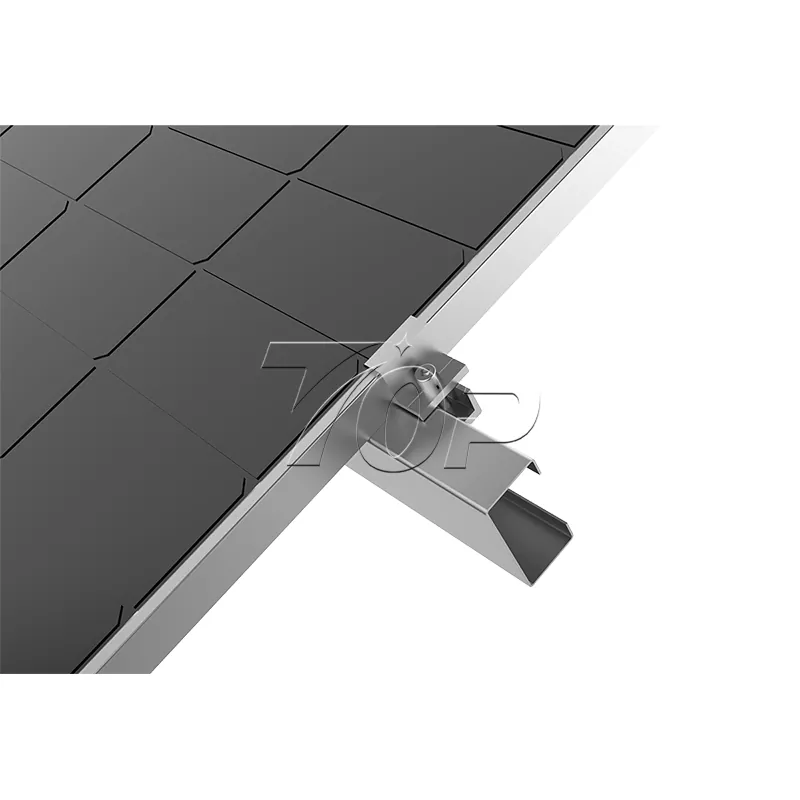

Eguzki-lurreko panelak habitatean jartzen dira eta aluminiozko aleazioaren estutzekin finkatuta daude, tarte uniformea ​​ziurtatzeko (gomendatutako tartea ≥10cm bero xahutzeko).

Lurzorua eta ikuskapena:

Konektatu lurreko kablea laguntza sistemara eta proba-erresistentziara (≤5ω).

Boltxoaren estutasuna eta egiturazko egonkortasuna ikuskatzea.

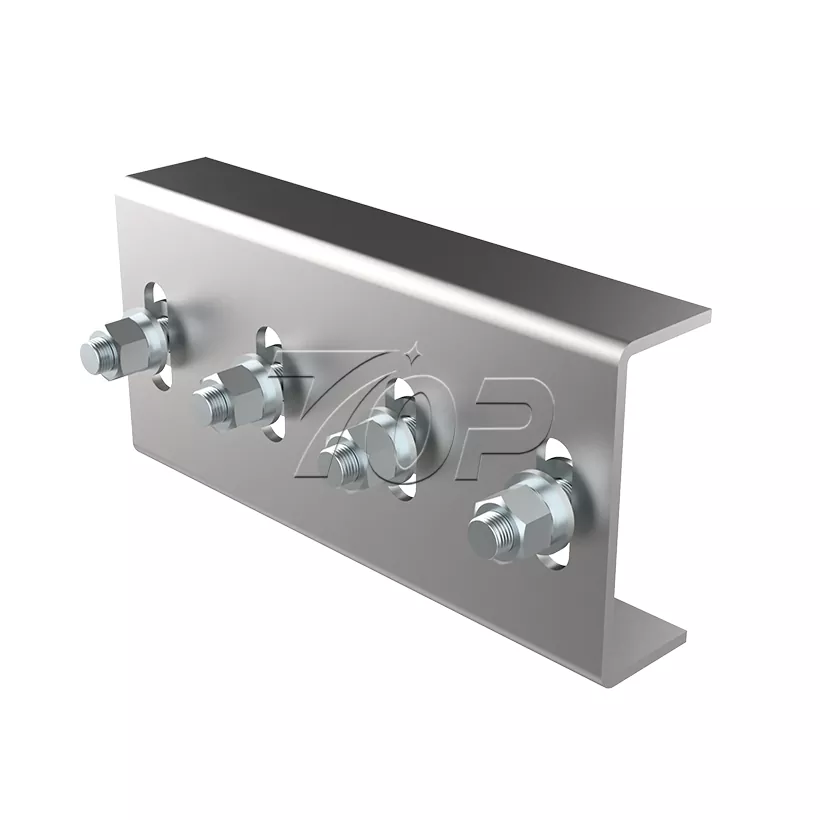

Produktuaren ikuskizuna

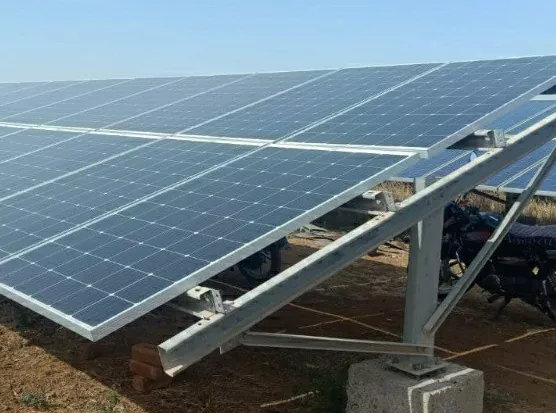

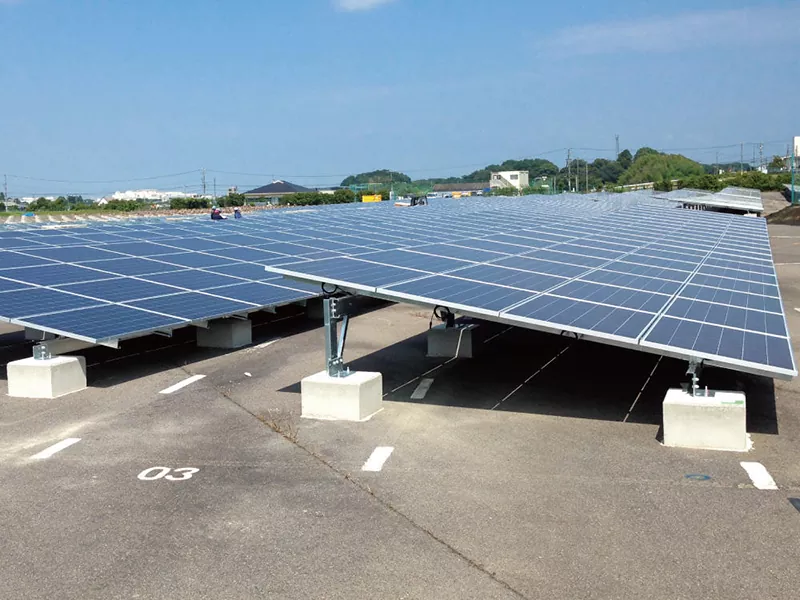

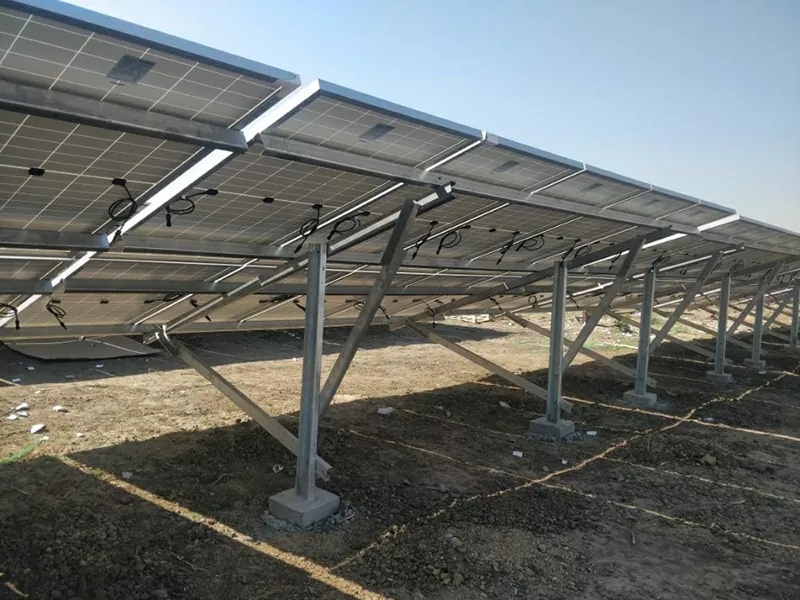

Produktuen aplikazioa
